Diagramme de charge : comment utiliser des chariots élévateurs en toute sécurité dans votre entreprise ?

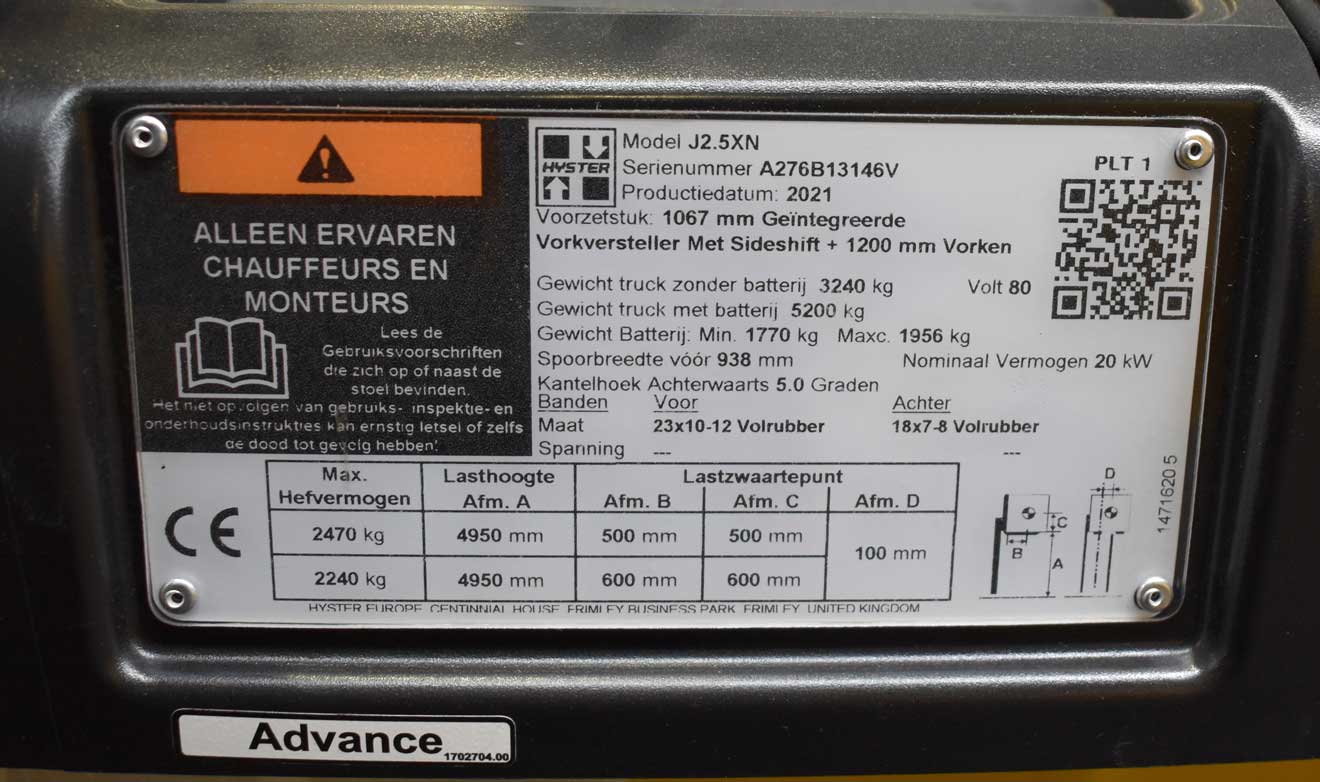

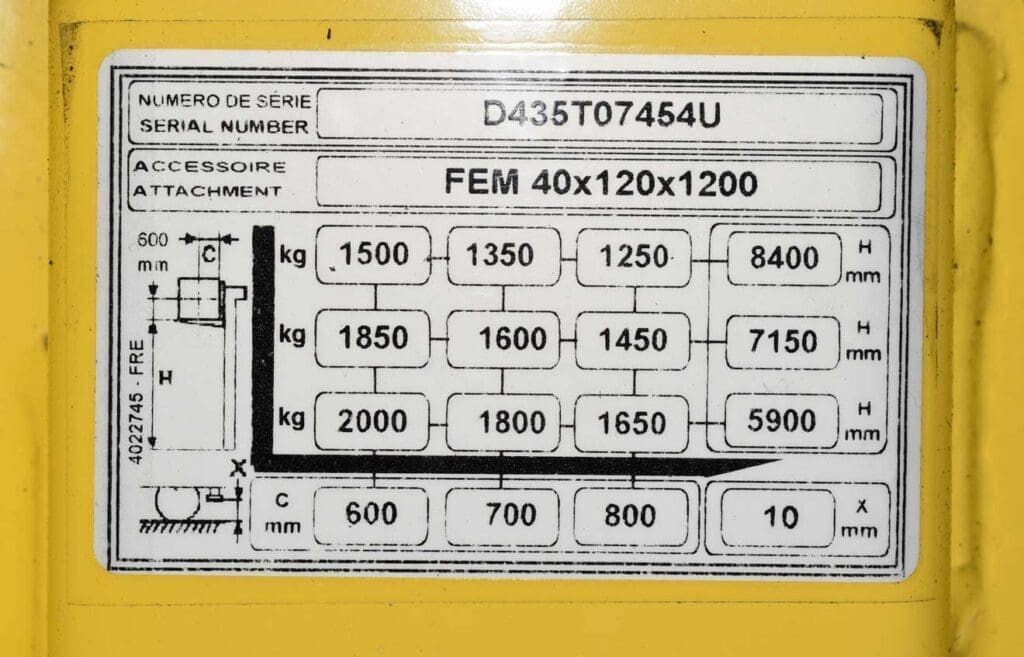

Tout cariste expérimenté sait à quel point il est difficile de manœuvrer avec un chariot élévateur entièrement chargé. Soulever, déplacer et déposer des palettes en toute sécurité est donc un art. Le diagramme de charge vous donne un aperçu de la capacité de levage du chariot élévateur, à différentes hauteurs de levage et avec différents centres de gravité de la charge. Il s’agit donc d’un outil pratique pour tous les opérateurs de votre entreprise.

Qu’est-ce que le centre de gravité de la charge ?

Le centre de gravité de la charge est le point central de votre palette lorsque la charge est uniformément répartie. Supposons qu’une palette de 1200 mm de profondeur contienne deux boîtes de 600 mm chacune et pesant 500 kg. Le centre de gravité de la charge se situe alors à 600 mm, exactement au milieu de votre palette.

La plupart des fabricants utilisent 500 ou 600 mm comme centre de gravité de la charge. Dans certains cas, le centre de gravité de la charge s’écarte de la norme. La longueur de la charge est supérieure à 1200 mm ? Dans ce cas, le centre de gravité de la charge se déplace également vers l’avant. La capacité résiduelle diminue également. Il s’agit de la capacité maximale de votre chariot élévateur. Faites le test : il est plus facile de soulever une caisse de 20 kg près de votre corps que les bras tendus devant vous.

Qu’est-ce que la capacité de levage ?

La capacité de levage est un élément important du diagramme de charge. Il existe une différence entre la capacité de levage nominale et la capacité de levage réelle. La capacité nominale de votre chariot élévateur est celle indiquée par le fabricant. Il s’agit du poids maximal qu’un chariot élévateur peut soulever à une hauteur donnée lorsque le centre de gravité de la charge se trouve à un certain endroit. Si vous soulevez cette charge au-delà de la hauteur ou si le centre de gravité de votre charge est plus éloigné, la capacité résiduelle diminue. La capacité restante est alors la capacité restante réelle ou la capacité résiduelle.

Quelle est l’influence des accessoires de levage ?

De nombreux chariots élévateurs sont équipés d’accessoires qui augmentent leur efficacité. Il peut par exemple s’agir de déplacements latéraux, de positionneurs de fourches, de basculeurs ou de pinces spéciales. Tous ces accessoires réduisent la capacité de levage réelle de votre chariot élévateur, non seulement en raison du poids supplémentaire des accessoires, mais aussi parce que le centre de gravité de la charge se déplace vers l’avant. Le choix du mât a également une incidence sur la capacité résiduelle de votre chariot élévateur.

Tout est dans la mesure

Avant de commander un nouveau chariot élévateur, vous devez analyser attentivement vos besoins.

Quel est le poids de vos charges ?

Pesez la palette la plus lourde que vous devez soulever. Optez ensuite pour un chariot élévateur capable de soulever une charge un peu plus lourde. Cela vous évitera de surcharger votre chariot élévateur.

Quelle est la hauteur à laquelle vous devez soulever des charges ?

Mesurez l’étagère la plus haute de votre entrepôt et prenez une marge de 200 mm.

Quelle est la longueur de votre plus grande charge ?

Les charges longues étendent le centre de gravité de la charge et affectent directement la capacité résiduelle. N’oubliez pas de tenir compte du poids et de la position des éventuels accessoires. Ils influencent également le centre de gravité de votre charge.

Pour plus d’informations sur le diagramme de charge ou le centre de gravité de la charge, n’hésitez pas à nous contacter en cliquant ici.
